Batterijen
Energie inhoud.
Hoe komt het toch dat bij alle etenswaar die in de EG verkocht wordt op de verpakking moet staan hoeveel er in zit en we bij batterijen maar moeten raden naar de (energie) inhoud (in mAh = duizendste ampere uur). En dat terwijl dat op accu’s dat er wel altijd op staat. Het TV programma Radar heeft onlangs een test gedaan naar batterijen waaruit blijkt dat er enorme verschillen zitten in prijs kwaliteit verhoudingen.

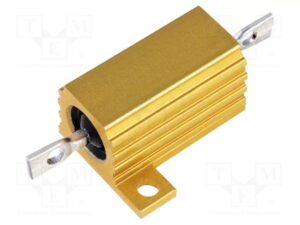

Ik beschrijf hier hoe ik zelf batterijen ben gaan testen op een klein budget omdat ik eigenwijs ben. Batterijen kan je testen door deze gecontroleerd te laten ontladen en het voltage van de belastte batterij te loggen. De middelen die ik hiervoor ga gebruiken zijn drie vermogens weerstanden van 5 ohm,

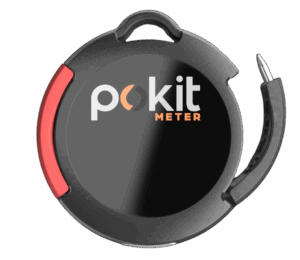

een batterijhouder en een loggende digitale multimeter. Deze laatste staat hier beschreven. Ik heb hem niet bij de Australische producent, maar bij een dealer in Duitsland besteld om geen gedoe met invoerrechten te krijgen.
De schakeling.

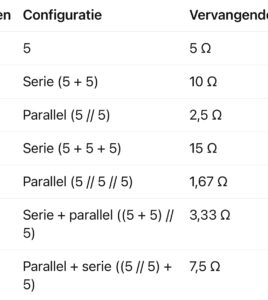

De eerste proeven doe ik met batterijen van de ALDI. (001) Als eerste schatting van de energie inhoud neem ik 5000 mAh = 5 Ah aan. Dit leek me redelijk als je van de capaciteit van een goede herlaadbare cel van 2400 mAh uitgaat. De volgende aanname is wat een werkbare en representatieve leeglooptijd is; ik neem hiervoor 20 uur. Dit betekent dus dat ik een weerstand in de stroomkring moet opnemen van R = V/I = 1.5/(5/20) = 6 ohm ~ 5 ohm. Dit wordt dan de lage vermogen opbrengst. Voor de hoge vermogen opbrengst zet ik drie weerstanden van 5 ohm parallel; dit levert een vervangingsweerstand van 1,67 ohm op. In eerste schatting zal de batterij dan 3 maal zo snel leeglopen. In tegenstelling tot wat in Radar beschreven wordt houd ik dus de weerstand constant. Wat beter is kan je nog wel een aardige discussie over opzetten.
De eerste resultaten
We hebben twee batterijen van de ALDI van hetzelfde merk op de pijnbank gelegd. In onderstaande grafieken de resultaten voor respectievelijk 5 ohm en 1.67 ohm. Bij een aanname van 1.5 volt gaat het in eerste instantie dus om respectievelijk 300 mA en 900 mA
